Skapa borrplan för bergvärme

Inför din ansökan om borrtillstånd till kommunen behöver du planera och markera ut var du har tänkt borra. Materialet som du tar fram ska du även skicka in till oss så att vi kan vidarebefordra det till din tilldelade borrare. Här går vi igenom hur du går tillväga för att skapa en borrplan för bergvärme och samtidigt förstår hur en energibrunn fungerar.

Du kan använda dig av Google Maps för att skapa en satellitbild över borrplatsen.

På ledningskollen skapar du ett ärende och markerar upp djup och radie för ditt markarbete.

Energibrunnen ska placeras med ett avstånd på 4 meter till närmsta byggnad, och med 20 meters avstånd till närmsta energibrunn.

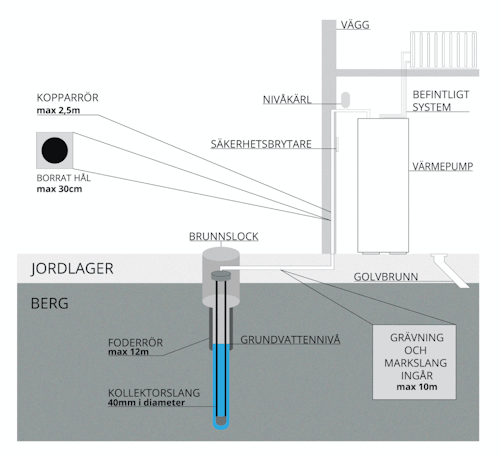

Vad är en energibrunn och hur fungerar den?

För att din bergvärmepump ska fungera måste du borra ett hål i marken, även kallat för energibrunn. Energibrunnen gör det möjligt att hämta energi i form av lagrad solenergi från berget och överföra denna värme till bergvärmepumpen.

I din trädgård borras ett hål som är mellan 70 och 200 meter djupt, beroende på berggrundens beskaffenhet, din värmepumps kapacitet och ditt värmebehov. För att energibrunnen ska fungera optimalt behöver man borra tills man stöter på grundvatten. En kollektorslang sänks sedan ner i borrhålet. Tack vare kontakten med grundvattnet kan energin effektivt transporteras från berget till värmepumpen.

Planera placeringen av borrhål och energibrunn

När du skapar din borrplan behöver du säkerställa att energibrunnen placeras enligt gällande regler:

Avstånd till byggnader: Energibrunnen ska placeras minst 4 meter från närmaste byggnad.
Avstånd till andra energibrunnar: Det krävs minst 20 meters avstånd mellan energibrunnar, men i tätbebyggda områden kan avståndet ibland kompenseras med ett djupare borrhål.
Avstånd till grannens tomtgräns: Centrum av borrhålet bör vara minst 10 meter från tomtgränsen. Om detta avstånd inte kan hållas kan borrhålet vinklas så att centrum hamnar rätt.
Avstånd till vattenbrunn och avlopp: Om du har en egen vattenbrunn bör energibrunnen placeras minst 30 meter därifrån och minst 50 meter från avlopp. Om brunnen är grävd räcker det med 10 meter.
Om tomten angränsar till en väg: Halva vägen räknas som din tomt, så du kan eventuellt borra närmare din tomtgräns.

Eftersom placeringen påverkas av dina grannars energibrunnar bör du kommunicera med dem i förväg. Vid ansökan till kommunen kommer grannarna att få möjlighet att yttra sig.

Om avstånden inte är tillräckliga kan man i vissa fall kompensera genom att borra djupare eller vinkla borrhålet från grannens tomt så att centrum hamnar på rätt avstånd.

Skapa en borrplan

Markera ut platsen för borrning

Om du inte har tillgång till en dator går det bra att göra en enkel skiss av huset och din tomt med en markering över borrplatsen på papper.

Har du tillgång till en dator kan du skapa en digital bild med hjälp av en satellitbild från Google Maps. Markera platsen för borrhålet på bilden.

Skapa ett ärende hos Ledningskollen

För att undvika att borrningen skadar befintliga ledningar behöver du skapa ett ärende hos Ledningskollen. Ledningskollen är en webbtjänst som hjälper dig att komma i kontakt med ledningsägare och se befintliga ledningar i ditt område. Om du inte använder Ledningskollen och skador sker på befintliga ledningar kan du bli betalningsskyldig.

Så använder du Ledningskollen:

Gå till www.ledningskollen.se och skapa ett gratiskonto.
Starta ett ärende och beskriv ditt planerade borrhål.
Rita in borrplatsen på kartan och ange djup och radie.
Nu får du information om vilka ledningsägare som kommer att kontaktas.
Skicka in ärendet och invänta svar från alla inom fem dagar.

Nu när du har sammanställt din borrplan kan du skicka in den till oss och använda den som underlag för din ansökan om borrtillstånd.

Energibrunnens livslängd

Bergvärme är en mycket miljövänlig och energieffektiv uppvärmningsmetod eftersom du använder dig av naturens egna resurser. En annan anledning till de stora fördelarna med bergvärme är att såväl värmepump som energibrunn har lång hållbarhet. Generellt talar man om att man behöver borra en ny energibrunn ungefär vart 100 år. Livslängden beror delvis på hur väl du har dimensionerat din energibrunn i relation till det värmebehov du har, samt hur många andra det är som använder bergvärme som värmekälla i området. Om många av dina grannar använder bergvärme minskar mängden energi som finns tillgänglig i berget snabbare. Det är därför alltid en bra idé att borra ett större hål då man på så sätt säkerställer att det alltid finns tillräckligt mycket energi att hämta från energibrunnen, ifall värmebehovet någon gång skulle öka.

Olika berggrund har olika mycket lagrad energi

Olika berggrund är olika bra på att överföra värme. Granit är den berggrund som tillför mest energi och som därför är mest passande för bergvärme. Sedimentära bergarter som framförallt förekommer i Skåne och på Öland och Gotland har en mycket sämre förmåga. På dessa platser krävs det mycket djupare borrhål för att nå samma effekt.
